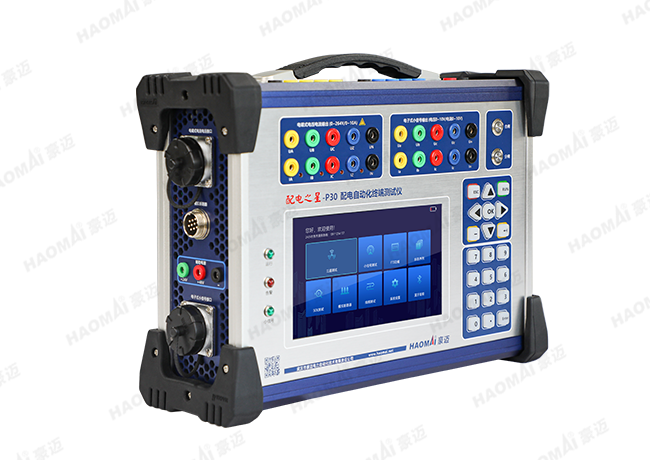

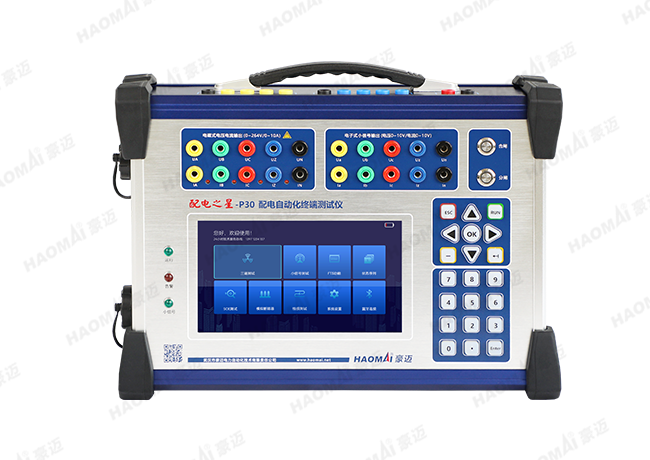

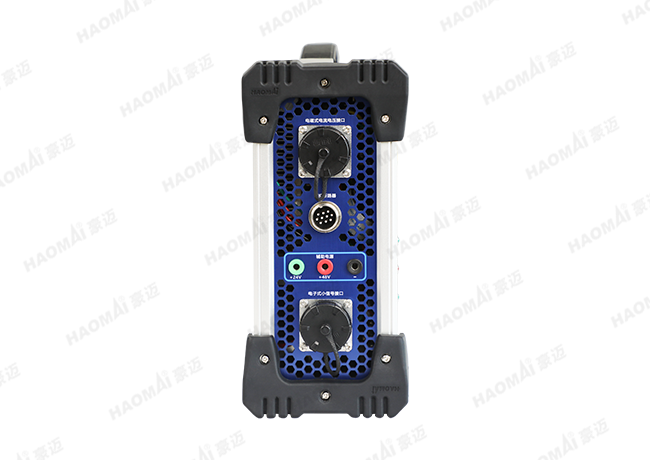

配電之星-P30 配電自動化終端測試儀
——電子式、電磁式、數字式配電終端測試儀，現場運維更專業更高效
設備采用2021年一二次融合標準化柱上斷路器及環網箱入網專業檢測標準開發設計，硬件均國產化，集成電磁式、電子式、數字式配電終端測試于一體，支持對站所終端、饋線終端、一二次融合饋線終端等全類型配電終端進行試驗檢測，特別適用于現場二次回路運維檢修，配電終端FTU、DTU安裝前后的快速調試驗收工作。
- 產品特點
- 技術參數
- 應用案例
- 相關下載
- 相關視頻
產品特點
- 內置大容量鋰電池，續航時間不小于12小時
- 內置模擬斷路器，兼容各種電壓模式，靈活可調的分閘和合閘時延
- 4路電壓，4路電流輸出，相電壓264.0V，相電流20.0A
- 集成8路高精度小信號輸出，支持常規信號和小信號混合輸出，滿足各種應用場景
- 具備FT3數字信號輸出，采集終端控制回路動作時間檢測
- 測試功能全面，支持三遙測試、狀態序列、模擬斷路器、保護功能、規約等測試
- 具備電壓/電流輸出、開入開出等接口，可對配電終端進行部分性能測試
- 支持GPS多臺同步仿真，滿足現場FA饋線自動化測試
- 支持IEC101、IEC104通信規約測試和驗證
- 新型高保真線性功放，輸出精度高
- 完善可靠的短路、過流、超時、過溫等自保護措施
技術參數
|
電壓模擬量輸出 |
|
|
輸出范圍 |
4×(0~264.0V) |
|
輸出精度 |
≤±0.05%RG |
|
諧波次數 |
2~24次 |
|
電流模擬量輸出 |
|
|
輸出范圍 |
4×(0~20.0A) |
|
輸出精度 |
≤±0.05%RG |
|
諧波次數 |
2~24次 |
|
EVT小信號輸出 |
|
|
輸出范圍 |
4×(0~10.0V)，獨立端口輸出 |
|
輸出精度 |
≤±0.05%RG |
|
諧波次數 |
2~24次 |
|
ECT小信號輸出 |
|
|
信號類型 |
電壓信號輸出 |
|
輸出范圍 |
4×(0~10.0V)，獨立端口輸出 |
|
輸出精度 |
≤±0.05%RG |
|
諧波次數 |
2~24次 |
|
FT3 數字信號輸出（電口） |
|
|
協議 |
IEC 6087051/FT3 |
|
FT3格式輸出 |
4路電壓，7路電流 |
|
輸出精度 |
≤±0.05%RG |
|
相位 |
-360°~360°可調 |
|
電壓/電流頻率 |
10~650Hz |
|
通訊接口 |
|
|
藍牙通訊 |
1個 |
|
網口/串口 |
RJ45網口1個、RS232串口1個 |
|
授時同步 |
支持GPS/北斗同步授時，具備SNTP/NTP對時功能 |
|
開關量 |
4路并入，4路快速開出 |
|
模擬斷路器功能 |
采配終端跳閘和分閘信號，輸出遙信合位和分位信號 |
|
模擬主站功能 |
采用DL/T 634.5101和DL/T 634.5104等通信規約，實現對配電自動化終端的“遙測”“遙信”“遙控”、參數遠程調閱與配置、SOE事件、告警管理、對時等功能進行測試 |
|
內置工控機 |
內置計算機控制、支持云遠程同步聯機控制 |
|
直流輔助電源 |
24V和48V |
|
保護功能 |
支持過熱、電壓源短路、電流開路等告警 |
|
APP遠控 |
支持 |
|
供電電源 |
AC 100 - 240V ，內置鋰電池，續航時間不少于12小時 |
|
尺寸 |
321×105×223 mm（長×寬×高） |
|
重量 |
4.5kg |
